コーティング

PVD コーティング

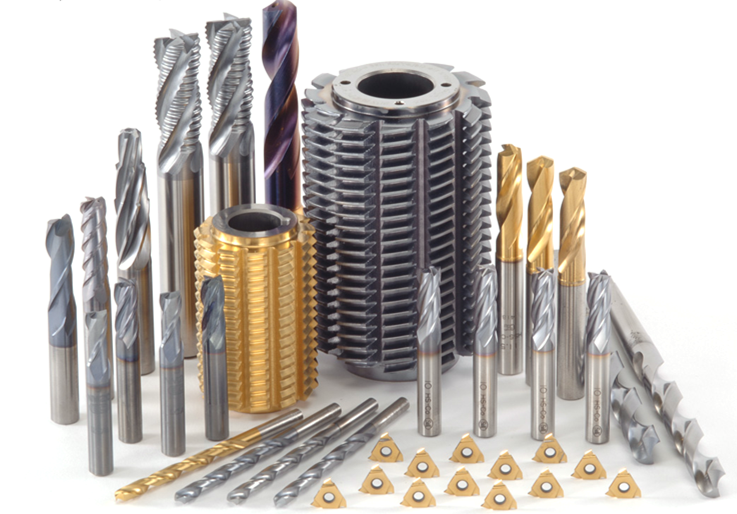

コーティング工具

-PVD-

PVD法には、真空蒸着、スパッタリング、イオンプレーティングなどがあります。PVDの最先端をゆくカソードアーク方式のイオンプレーティング装置。また切削工具の分野で実績の高いHCDホロカソード方式のイオンプレーティング装置にて、お客様の多様なニーズにお答えします。


カソードアーク方式イオンプレーティグ装置の特徴

低温処理

200℃~500℃の低温でコーティングします。そのため、熱による材質劣化、歪みがなくなりました。低温焼き戻し鋼への適用や寸法精度が要求されるものにもご好評をいただいております。


強固な密着性

大きな負荷電圧がかけられるため、処理物に対するイオンの衝突エネルギーが大きくなり、母材への拡散効果増大します。そのため、コーティング膜の密着性は他のPVD法によるそれに比べて、より強固になりました。


均一な被膜

多数個のプラズマ発生源(エバポレーター)があらゆる方向に設置されているため、複雑な形状の処理物にも均一なコーティングができます。
また、装置は国内最大級の規模のため、大型の部品や長尺の処理物にも対応できます。
・長尺物:最大2.5m ・大径物:φ900mm ・重量:最大1000kg

長尺物 大径物 重量
最大2.5m φ900mm 最大1000kg

複合膜・多層膜が可能

TiAlN、TiN/CrN、TiN等。


ホローカソード方式イオンプレーティグ装置の特徴

高エネルギープラズマ

450℃~500℃のコーティング温度域。アーク方式に比べ、処理温度が高いものの、高エネルギープラズマを用いるコーティングは、切削工具に適した装置。


スムースなコーティング

アーク方式に比べ、平滑なコーティングが得られます。


TiCNコーティング

切削工具に実績のあるTiCNコーティングの主力コーティング装置です。多くの工具メーカーで用いられているタイプです。


メタルコート

湿式めっきでは不可能な分野への応用。


複合表面処理

素材表面改質とコーティング膜との複合効果。例えば、窒化+PVD、WPC+PVD、イオンプレーティング+スパッタリング、湿式めっき+PVDなど。


膜剥離サービス

鉄系基材では、素材の変質なく剥離可能。超硬基材の場合は別途ご相談下さい。


再研磨・再コーティングサービス

ご使用になった工具を再研磨、再コーティングを一貫して行います。生産コスト削減に。


超大型PVD装置導入により処理対象品が拡大

大型部品 大型弁、大型機械部品、プレス金型、樹脂用金型、ダイカスト金型等
長尺部品 射出成型用スクリュー、ブローチ、ロール、リニアガイド、シャフト他
大型刃物 丸刃(メタルソー、スリッター、チップソー)、直刃、大型ホブ他
量産小型部品 機械部品…自動車部品、ミシン部品、電気機械部品などの小型機械部品
切削工具…ドリル、エンドミル、タップ、チップ、リーマなどの切削工具



こんなセラミックスコーティングがあります。

膜種
色調
硬度(Hv)
摩擦係数*1
膜厚(μm)*2
耐摩耗性
耐食性
耐酸化性
耐焼付性
TiN
金色
2000~2500 0.35~0.45 1.0~4.0
TiCN 灰色 3000~3500 0.30~0.40 1.0~4.0
TiAlN 黒紫色 2300~2800 0.35~0.45 1.0~4.0
CrN 銀灰色 2000~2200 0.25~0.30 1.0~10.0
ZrN 白金色 2000~2200 0.35~0.45 1.0~4.0
ACT(Cr+TiN) 金色 2000~2500 0.35~0.45 1.0~4.0
ACC(Cr+CrN) 銀灰色 2000~2200 0.25~0.30 1.0~10.0
プライムコート-T 赤茶色 3000~3500 0.35~0.45 1.0~4.0
プライムコート-C 銀灰色 2300~2800 0.25~0.30 1.0~4.0
ダイモスコート 銀灰色 2300~2800 0.35~0.45 1.0~4.0
ヴィーナスコート 黒灰色 3000~3500 0.35~0.45 1.0~4.0
マーキュリーコート-W 黒灰色 3000~3500 0.35~0.45 1.0~4.0
マーキュリーコート 青灰色 3000~3500 0.35~0.45 1.0~4.0
スリックコートH 黒色 2500~3500 0.10~0.20 0.5~1.5 ×

*1)無潤滑ボールオンディスク:SUJ-2 荷重5N
*2)標準仕様:3±1μm


各種セラミックスコーティングが可能です。

膜種
用途
TiN
耐摩耗、耐食、離型性、焼付防止等広範囲の分野に。汎用切削工具(再研磨工具含む)、
金型(樹脂型、プレス型)、機械部品、装飾品。
TiCN
高硬度、低摩擦係数が要求される分野に。切削工具(再研磨工具含む)、プレス型。
TiAlN
高硬度、耐熱性が要求される分野に。切削工具(再研磨工具含む)、金型(Alダイカスト)、
機械部品(光学部品)。
CrN
耐食、耐熱、摺動特性をさらに向上させたい分野に。耐食・耐熱・耐焼付目的の機械部品、
金型(樹脂型、Alダイカスト、絞りダイ)。
ACC
さらに厳しい環境での耐食性を目的とした機械部品、金型。
ACT
同上、耐キャビテーション・エロージョンを目的とした機械部品。
ZrN
上品な色合いの装飾目的に。
スリックコート
Al等非鉄金属用切削工具、摺動部品、機能膜、半導体・リードフレーム用曲げ・絞り金型。




HSS工具への適用する場合の被膜選定の目安

ターニング
ターニング
ミーリング
ドリリング
ブローチング
リーミング
タッピング
炭素鋼
TiCN,
TiAlN
TiCN,
TiAlN
TiCN,
TiAlN
TiN,
TiCN
TiN,
TiCN
TiN,TiCN
,TiAlN
鋼>30HRC
TiCN,
TiAlN
TiCN,
TiAlN
TiCN,
TiAlN
TiN,
TiCN
TiN,
TiCN
TiN,TiCN
,TiAlN
鋼<30HRC
TiCN
TiCN
TiCN
TiN,
TiCN
TiN,
TiCN
TiN,TiCN
,TiAlN
ステンレス鋼
TiAlN
TiN,
TiCN
TiCN,
TiAlN
TiCN,
TiAlN
TiCN,
TiAlN
TiCN,TiAlN
鋳鉄
TiAlN
TiCN,
TiAlN
TiCN,
TiAlN
TiCN
TiCN
TiCN
アルミ
鍛造品
TiN
TiN
TiN
TiN
TiN
TiN
アルミ
鋳造品
TiCN
TiCN
TiCN
TiCN
TiCN
TiCN
純銅
CrN
CrN
CrN
CrN
CrN
CrN
真鍮
(黄銅)
TiCN
TiCN
TiCN
TiCN
TiCN
TiCN
青銅
TiCN
TiCN
TiCN
TiCN
TiCN
TiCN




超硬工具への適用する場合の被膜選定の目安

ターニング
ターニング
ミーリング
ドリリング
ブローチング
リーミング
炭素鋼
TiCN,TiAlN
TiCN,TiAlN
TiCN,TiAlN
TiN,TiCN
TiN,TiCN
鋼>30HRC
TiCN,TiAlN
TiCN,TiAlN
TiCN,TiAlN
TiN,TiCN
TiN,TiCN
鋼<30HRC
TiCN,TiAlN
TiCN,TiAlN
TiCN,TiAlN
TiN,TiCN
TiN,TiCN
ステンレス鋼
TiCN,TiAlN
TiCN,TiAlN
TiCN,TiAlN
-
-
鋳鉄
TiAlN
TiAlN
TiAlN
TiAlN
TiAlN
アルミ鍛造品
TiN
TiN
TiN
TiN
TiN
アルミ鋳造品
TiCN
TiCN
TiCN
TiCN
TiCN
純銅
CrN
CrN
CrN
CrN
CrN
真鍮(黄銅)
TiCN
TiCN
TiCN
TiCN
TiCN
青銅
TiCN
TiCN
TiCN
TiCN
TiCN




成型金型へ適用する場合の被膜選定の目安


薄板成型
冷間成型
温間成型
打ち抜き
炭素鋼
TiCN
TiCN
CrN
TiCN
TiCN
TiCN
CrN
TiCN
ステンレス鋼
TiCN
TiCN
CrN
TiCN
純アルミ
TiCN
TiCN
CrN
TiCN
アルミ合金
TiCN
TiCN
CrN
TiCN
純銅
TiCN, CrN
CrN
CrN
CrN
真鍮(黄銅)
TiCN
-
CrN
TiCN
青銅
-
-
CrN
TiCN
TiAl6V4
-
-
CrN
-
めっき加工板
TiCN, CrN
-
-
TiCN, CrN




一般的な適用例

膜種
切削
金型
部品
TiN
TiAlN -
TiCN -
プライムT - -
プライムC - -
マーキュリー - -
マーキュリーW - -
スリックH
CrN -
ヴィーナス - -
ダイモス - -
ACC -
ACT -




切削加工

材質\ワーク硬度
HSS
超硬
~40(HRC) TiN
TiCN
TiAlN
プライムC
マーキュリー
TiN
TiCN
TiAlN
プライムC
40~60(HRC) TiCN
TiAlN
プライムC
TiCN
TiAlN
プライムC
60~(HRC) - プライムT
マーキュリーW
SUS TiAlN
プライムC
TiCN
TiAlN
プライムC
TiCN
Ti プライムC プライムC
Cu プライムC プライムC
Al

プライムC
スリックH

プライムC
スリックH




金型(部品)

製品名\ワーク
ダイス
パンチ
キャビティ
コア
イジェクターピン
スクリュー
冷間プレス TiCN
CrN
ヴィーナス
ダイモス
TiCN
CrN
ヴィーナス
ダイモス
- - - -
熱・温間プレス CrN
ヴィーナス
ダイモス
CrN
ヴィーナス
ダイモス
- - - -
Alダイキャスト - - CrN
ヴィーナス
CrN
ヴィーナス
CrN
ヴィーナス
-
SUS - - - - - -
Cu CrN
ヴィーナス
CrN
ヴィーナス
- - - -
Al スリックH
ヴィーナス
スリックH
ヴィーナス
- - - -
樹脂

CrN
ACC
ACT

CrN
ACC
ACT

CrN
ACC
ACT

CrN
ACC
ACT

CrN
スリックH
CrN
TiN
ACC
ACT
ヴィーナス
